Как смонтировать вентиляцию в фасаде из металлокассет: полное руководство

Вентилируемый фасад — не просто декоративная облицовка. Это инженерная система, в которой вентиляция заложена конструктивно: воздушный зазор между утеплителем и металлокассетами постоянно обновляется, выводя влагу наружу и защищая здание от накопления конденсата. Без правильно устроенной вентиляции вся система теряет смысл — утеплитель намокает, появляется плесень, снижается теплоэффективность.

Разберём, как именно организуется вентиляция в фасаде из металлокассет, на каких этапах монтажа она закладывается, и какие ошибки сводят её на нет.

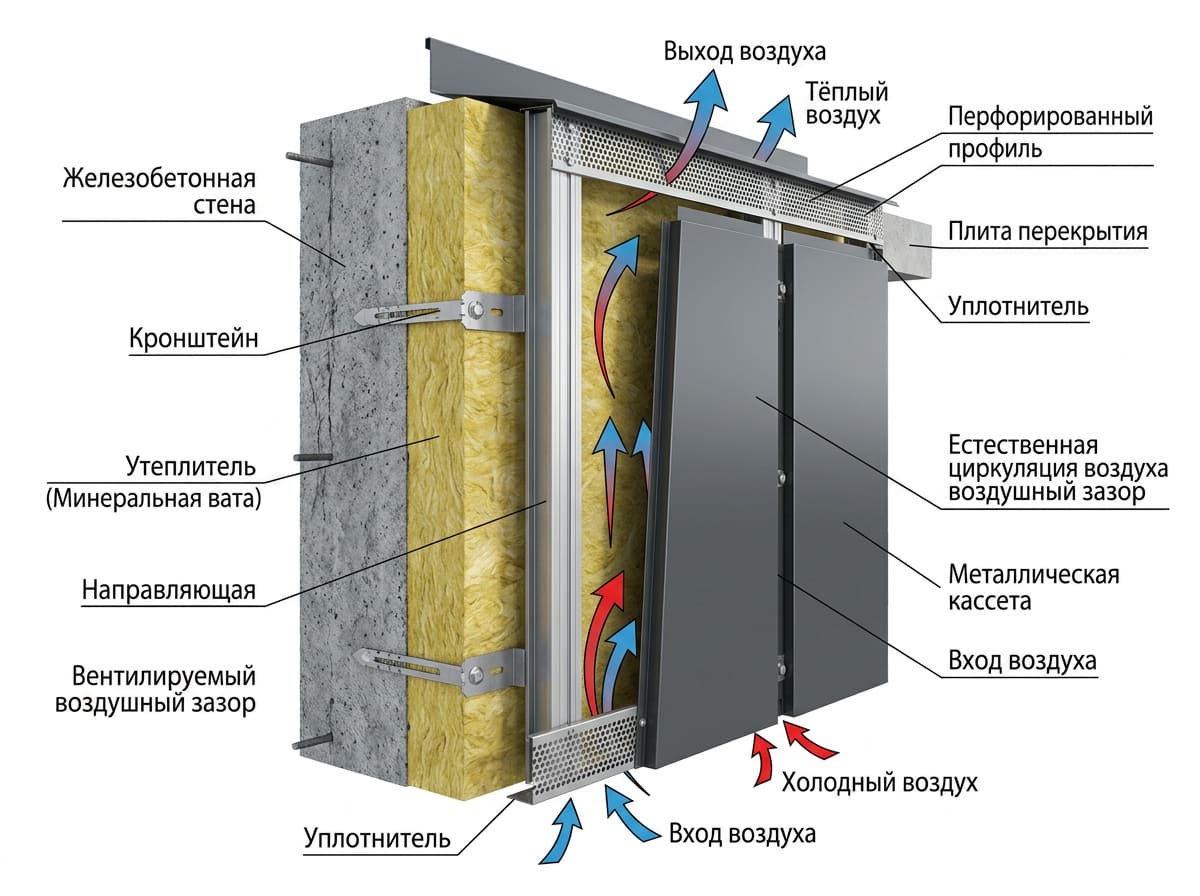

Принцип работы вентиляции в кассетном фасаде

Вентиляция вентилируемого фасада — пассивная. Она работает за счёт разницы давлений: снизу через открытые зазоры поступает наружный воздух, а сверху — выходит, унося с собой влагу. Это явление называют «эффектом трубы» или конвекционной тягой.

Ключевой элемент — воздушный зазор между наружной поверхностью утеплителя (точнее, ветрозащитной мембраной) и тыльной стороной металлокассеты. Стандартная ширина зазора — от 40 до 60 мм. Уменьшать её нельзя: при зазоре менее 20–25 мм воздухообмен практически прекращается.

На практике часто встречается ошибка: монтажники укладывают утеплитель вровень с направляющими профилями, не оставляя места для циркуляции. В результате зазор формально есть, но воздух в нём не движется.

Что нужно подготовить перед монтажом

Начинать монтаж без проекта — прямой путь к переделкам. Проект вентилируемого фасада включает:

• расчёт ветровой нагрузки (от неё зависят шаг и тип кронштейнов);
• схему расстановки кронштейнов и направляющих;
• спецификацию металлокассет, в том числе доборных элементов;
• указание толщины утеплителя и ширины воздушного зазора.

Из инструментов потребуются: перфоратор, шуруповёрт, лазерный уровень или строительный отвес, рулетка, маркер, ножницы по металлу. Без лазерного уровня качественную разметку сделать сложно — особенно на больших плоскостях, где даже небольшой перекос даёт видимую «волну» по готовому фасаду.

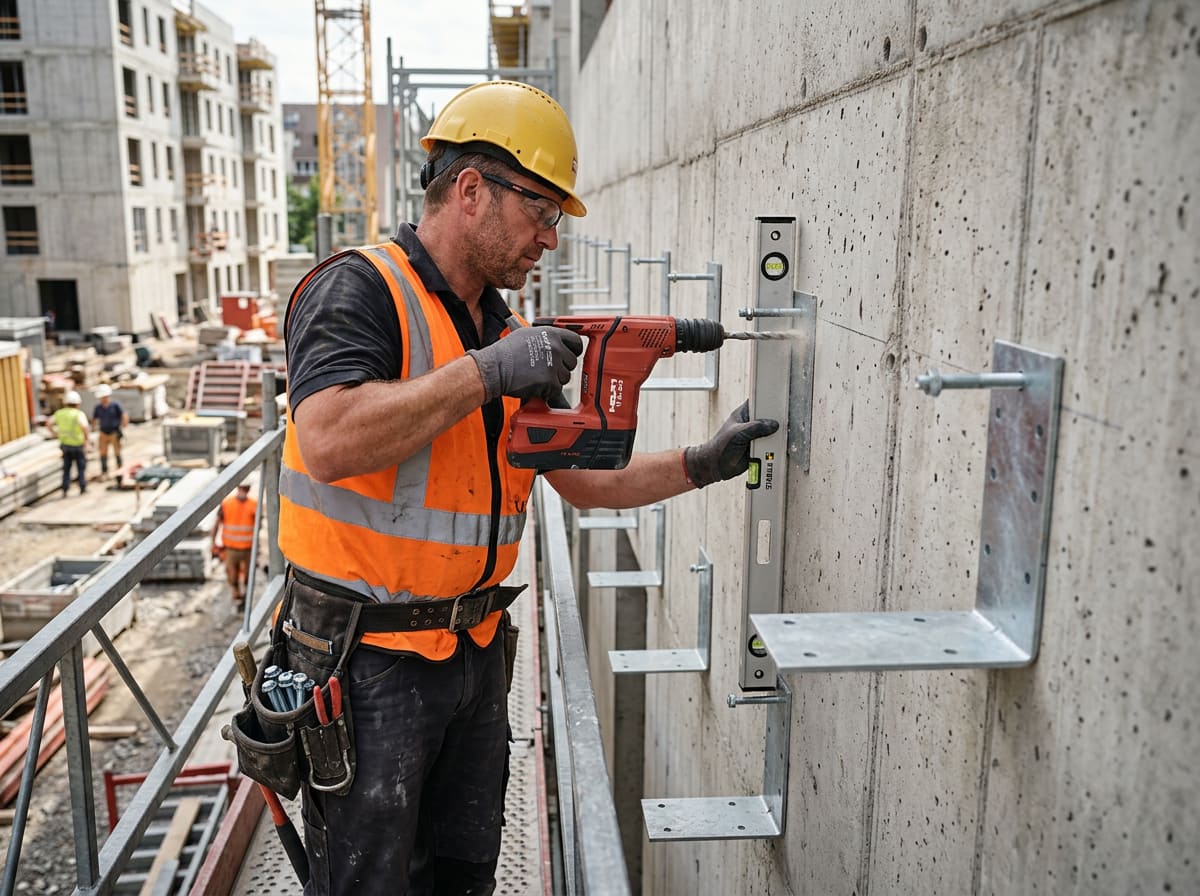

Этап 1. Разметка и установка кронштейнов

С этого шага зависит вся последующая геометрия фасада. Разметку ведут от угла здания: вертикальными линиями отмечают оси кронштейнов с шагом по горизонтали 400–600 мм, по вертикали — 1 200–1 600 мм. Конкретные значения определяет проект с учётом веса кассет и расчётной ветровой нагрузки.

По точкам разметки перфоратором сверлят отверстия в несущей стене. Тип анкера подбирают под материал стены: для бетона — распорный анкер, для кирпичной кладки — химический анкер. Под каждый кронштейн обязательно устанавливают паронитовую или изолоновую прокладку — она разрывает мостик холода и защищает крепёж от влаги.

Важный нюанс, который многие упускают: вылет кронштейна должен строго соответствовать проекту. Именно вылет определяет итоговое расстояние от стены до фасадной плоскости и, следовательно, толщину утеплителя плюс ширину воздушного зазора. Если кронштейны смонтированы с разным вылетом, выровнять фасад потом практически невозможно.

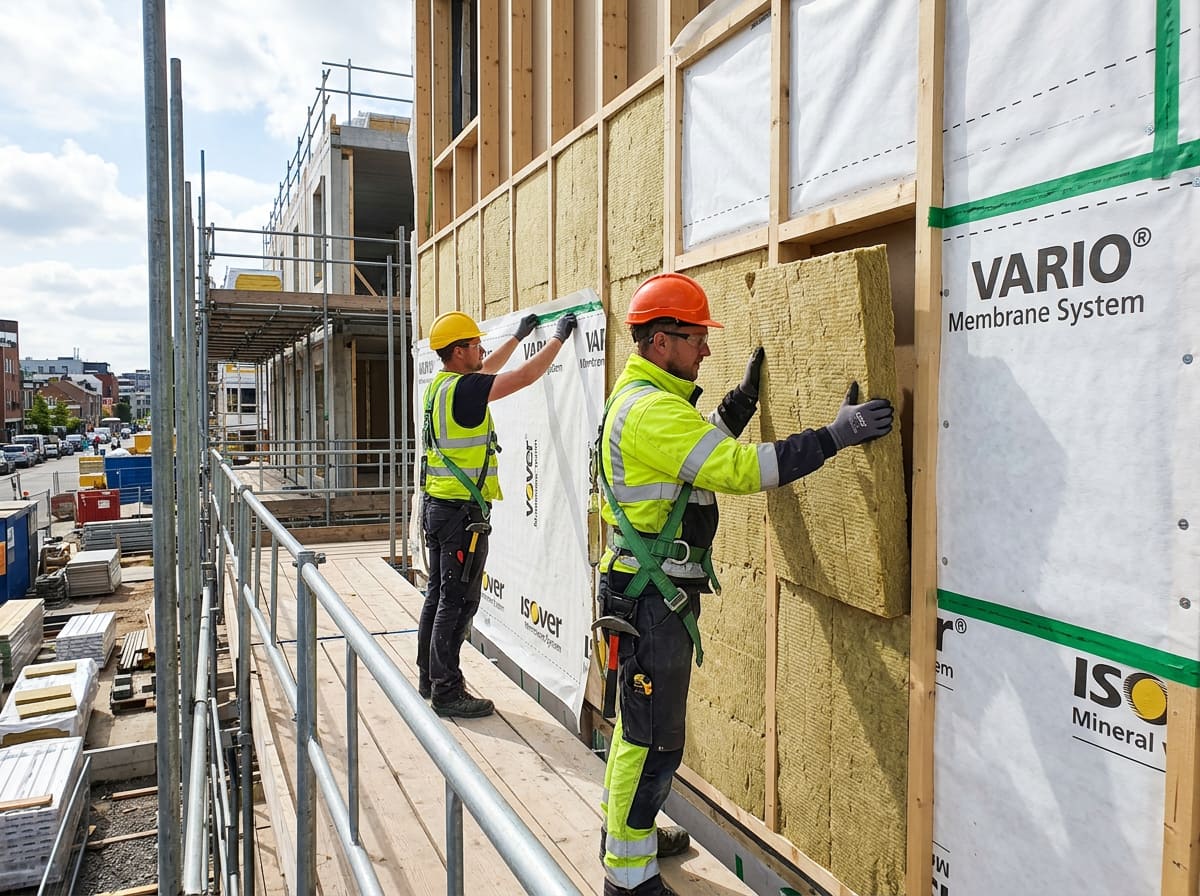

Этап 2. Монтаж утеплителя и ветрозащитной мембраны

Утеплитель в вентилируемом фасаде — это минеральная вата. Пенополистирол здесь не применяют: он не пропускает пар и нарушает логику вентилируемой системы. Минеральная вата паропроницаема — влага из стены свободно проходит через неё и уходит в воздушный зазор.

Укладку ведут в один или два слоя. При двухслойной схеме:

• первый (внутренний) слой — плиты меньшей плотности, отвечают за теплосбережение;
• второй (наружный) слой — плиты повышенной плотности, не менее 80 кг/м³, удерживают форму и предотвращают расслоение.

Плиты крепят тарельчатыми дюбелями — не менее 5 точек на плиту, обязательно в углах и по центру. Стыки укладывают с перевязкой, как кирпичная кладка, — чтобы не было сквозных щелей.

Поверх утеплителя натягивают ветрозащитную мембрану. Она пропускает пар изнутри, но не даёт ветру «продувать» утеплитель снаружи. Мембрану крепят к профилям с нахлёстом полотен не менее 100 мм, проклеивая стыки специальной лентой. Без мембраны в ветреную погоду эффективность теплоизоляции падает на 30–40%.

Этап 3. Монтаж направляющих профилей

Направляющие профили — вертикальные или горизонтальные — крепятся к кронштейнам и формируют «скелет» для кассет. Они же задают итоговую плоскость фасада. Каждый профиль выставляют строго по лазерному уровню — отклонение даже в 3–4 мм на длине профиля даст заметный визуальный дефект.

Специалисты отмечают: между торцами соседних профилей обязательно оставляют температурный зазор 8–10 мм. Металл расширяется при нагреве — летом кассеты под прямыми лучами солнца нагреваются до 70–80 °C. Без компенсационного зазора профили «выдавят» кассеты, и фасад пойдёт волной.

По периметру проёмов (окна, двери), у цоколя и у парапета устанавливают элементы примыкания — специальные угловые и стартовые планки. Они закрывают торцы конструкции и одновременно участвуют в организации вентиляционных входных щелей.

Этап 4. Организация вентиляционных зазоров

Это самый тонкий момент всей системы. Вентиляционный воздух должен входить снизу фасада и выходить сверху — для этого нижняя и верхняя части системы остаются открытыми.

Снизу, у цоколя, устанавливают стартовую планку с перфорацией или специальную вентиляционную решётку. Она пропускает воздух, но защищает зазор от птиц, насекомых, пыли. Сверху, под парапетом, аналогичным образом оставляют выходные щели.

Ширина входных и выходных щелей рассчитывается в проекте. Практическое правило: суммарная площадь вентиляционных отверстий должна составлять не менее 1/500 площади фасада. При занижении сечения конвекция ослабевает, зазор плохо проветривается.

Противопожарные отсечки — горизонтальные металлические планки, перекрывающие воздушный зазор на уровне перекрытий каждого этажа — монтируют согласно требованиям пожарной безопасности. Они не нарушают вентиляцию в пределах этажа, но блокируют распространение огня по воздушному каналу.

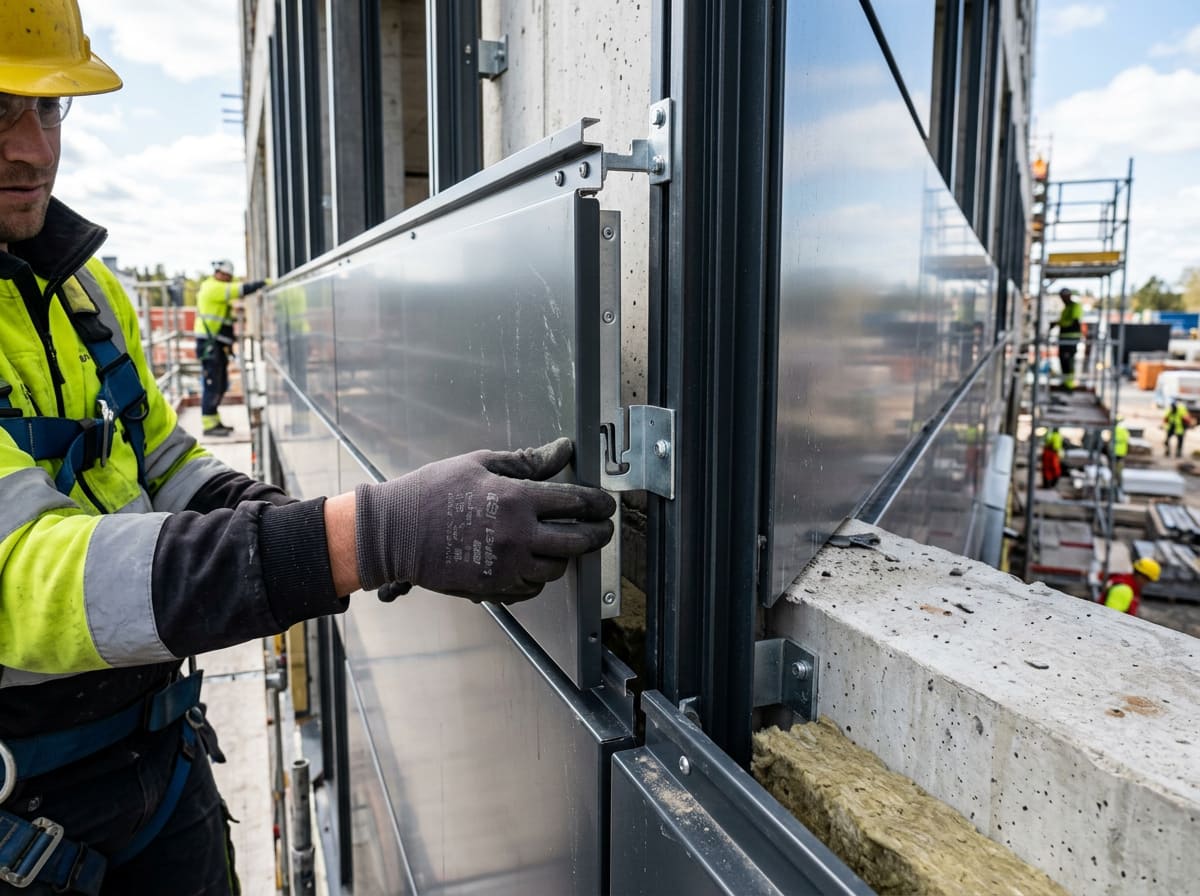

Этап 5. Крепление металлокассет

Металлокассеты монтируют снизу вверх. Первая кассета нижнего ряда зацепляется за стартовую планку. Верхняя полочка кассеты фиксируется к профилю саморезами. Нижний отгиб следующей кассеты зацепляется за верхнюю полочку уже установленной — кассета приподнимается и фиксируется. Именно так работает «замковое» соединение закрытого типа: крепёж скрыт, на фасаде видна только ровная поверхность.

При открытом монтаже кассеты крепят саморезами напрямую через лицевую поверхность — точки крепления видны в швах. Это более быстрый способ, применяется в промышленных объектах, где эстетика второстепенна.

Из опыта работы с объектами: при монтаже угловых кассет и доборных элементов у проёмов нужна особая аккуратность. Именно здесь чаще всего возникают щели, нарушающие и внешний вид, и работу вентиляции. Доборные кассеты режут строго по размеру, срезы зачищают и обрабатывают антикоррозийным составом.

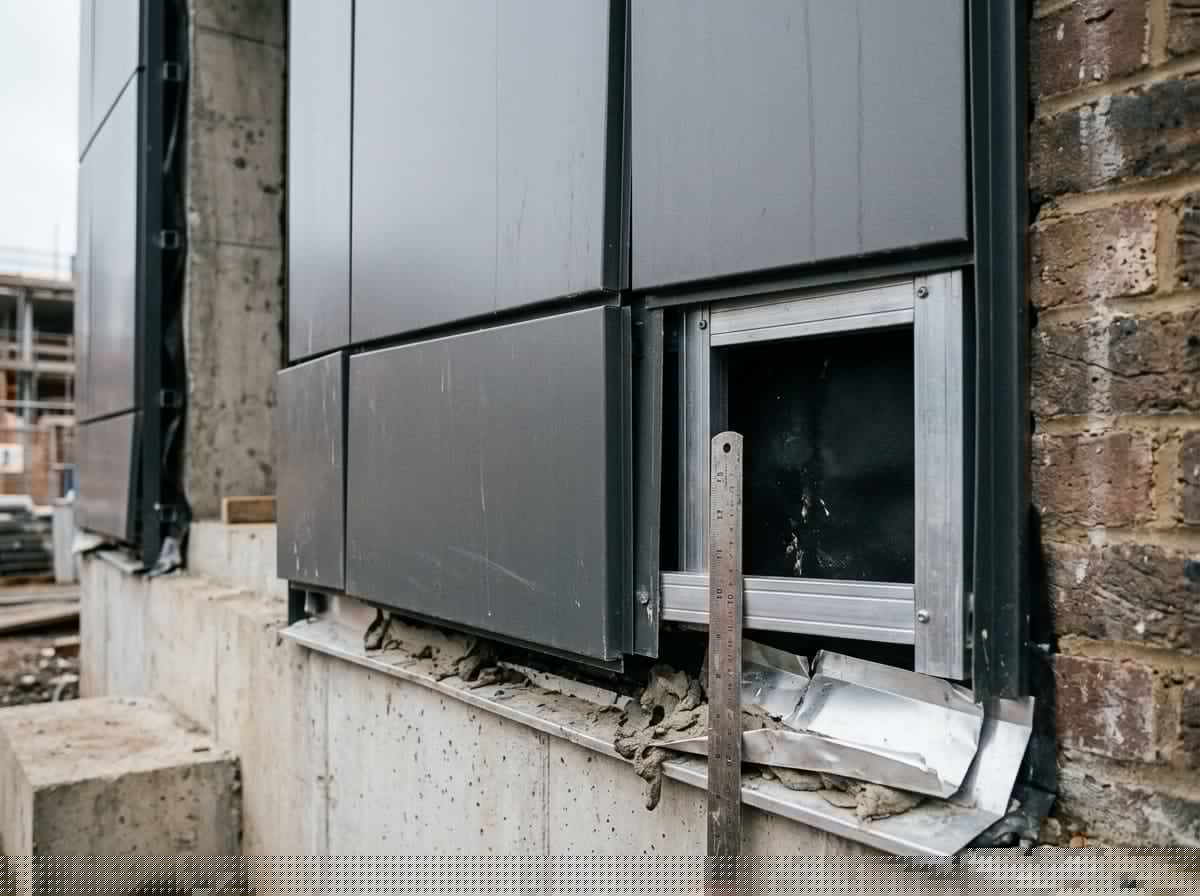

Типичные ошибки при монтаже вентилируемого фасада

Большинство проблем с вентиляцией фасада — следствие нескольких повторяющихся ошибок:

• Слишком малый воздушный зазор. При зазоре менее 40 мм циркуляция воздуха резко падает — утеплитель накапливает влагу.
• Заложенные вентиляционные щели. Иногда строители «для красоты» закрывают нижние отверстия монолитным отливом. Воздуху некуда войти — система перестаёт вентилироваться.
• Отсутствие мембраны. Без ветрозащиты утеплитель продувается насквозь, теряет до трети теплоёмкости.
• Неправильно выставленные кронштейны. Разный вылет кронштейнов — неровная плоскость фасада, видная невооружённым взглядом.
• Пропущенные противопожарные отсечки. Нарушение норм пожарной безопасности, которое может привести к серьёзным последствиям при проверке объекта.

Контроль качества после монтажа

После установки всех кассет проверяют:

• ровность фасадной плоскости (допустимое отклонение — не более 3 мм на 2 метра);
• наличие и размер вентиляционных щелей снизу и сверху;
• герметичность примыканий у проёмов и угловых элементов;
• отсутствие деформаций и видимых зазоров между кассетами.

Визуально контролируют также наличие противопожарных отсечек — их расположение по этажам должно соответствовать проектной документации.

Правильно смонтированный вентилируемый фасад из металлокассет служит 25–30 лет без капитального ремонта. Секрет долговечности именно в вентиляции: пока воздух свободно циркулирует в зазоре, утеплитель остаётся сухим, металл не ржавеет, а несущая конструкция здания защищена от перепадов температур и влаги.

Часто задаваемые вопросы

Стандартная ширина воздушного зазора — от 40 до 60 мм. При зазоре менее 20–25 мм воздухообмен практически прекращается, утеплитель начинает накапливать влагу и теряет теплоизоляционные свойства.

Нет. Пенополистирол не пропускает пар и нарушает принцип работы вентилируемой системы. Единственно верный выбор — минеральная вата: она паропроницаема, влага свободно проходит через неё в воздушный зазор и выводится наружу.

Мембрана пропускает пар изнутри, но не позволяет ветру продувать утеплитель снаружи. Без неё в ветреную погоду эффективность теплоизоляции падает на 30–40%, что полностью нивелирует вложения в утепление.

Противопожарные отсечки — горизонтальные металлические планки, перекрывающие воздушный зазор на уровне перекрытий каждого этажа. Они блокируют распространение огня по воздушному каналу фасада, не нарушая вентиляцию в пределах отдельного этажа.

При правильно устроенной вентиляции и соблюдении технологии монтажа — 25–30 лет без капитального ремонта. Ключевое условие долговечности: постоянная циркуляция воздуха в зазоре, которая удерживает утеплитель в сухом состоянии.
