Допуски и отклонения при производстве кассет: что влияет на точность фасада

Когда проектировщик или подрядчик получает партию фасадных кассет и начинает монтаж, первый вопрос, который возникает на месте — насколько детали совпадают с чертежом. Кассеты чуть уже, чуть длинее, углы немного «гуляют». Это нормально? Или брак? Ответ на этот вопрос напрямую зависит от того, какие допуски и отклонения были закреплены ещё на стадии производства.

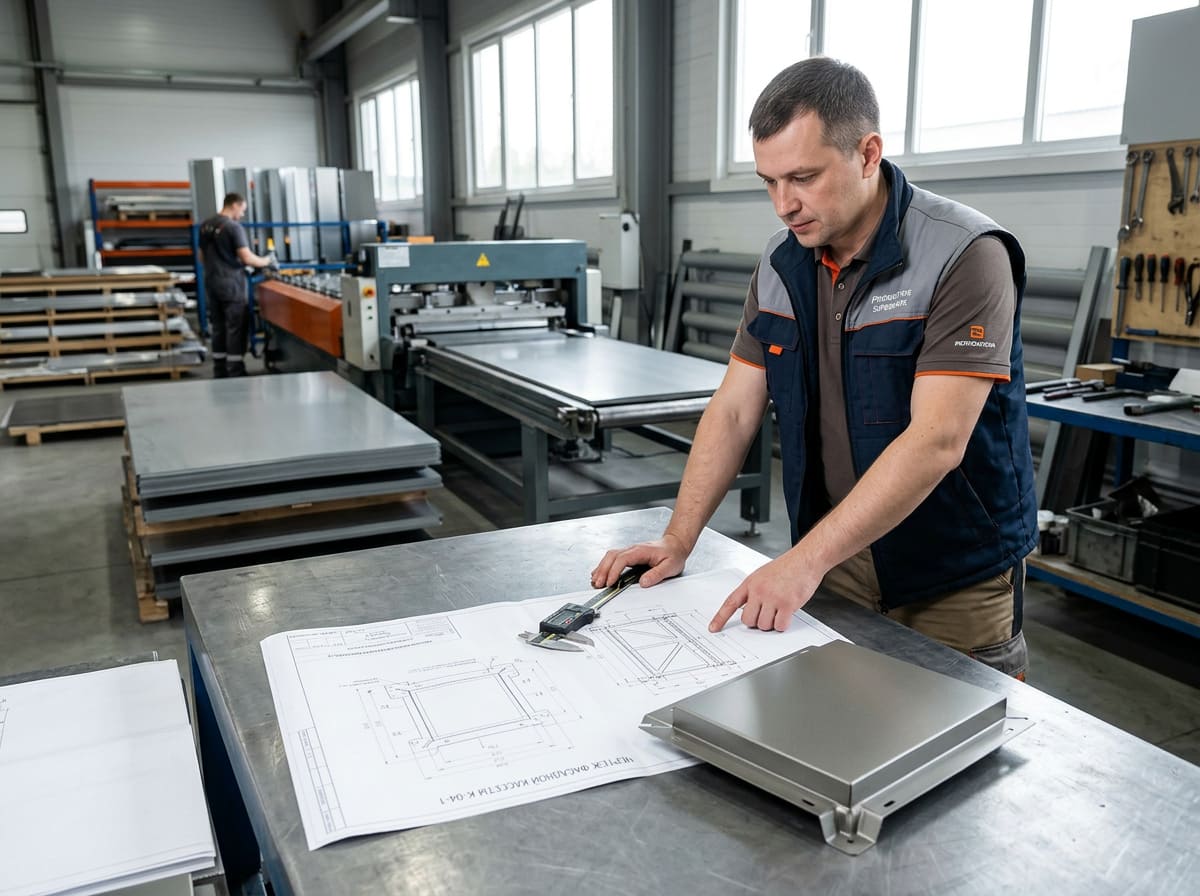

Что такое допуск в производстве металлокассет

Допуск — это разрешённый диапазон отклонения размера изделия от номинального значения. Проще говоря, если кассета должна быть 600 мм по ширине, а допуск составляет ±1,5 мм, значит готовое изделие с шириной от 598,5 до 601,5 мм считается годным.

Важный нюанс, который многие упускают: допуск — это не показатель «неточности» производства, а осознанное техническое решение. Любое металлообрабатывающее оборудование работает в определённых пределах точности. Попытка выйти за эти пределы приведёт лишь к удорожанию продукции без реальной пользы для фасада. Другое дело — когда допуски не соблюдаются вовсе или превышают установленные нормы.

Для металлокассет из листового алюминия или стали с полимерным покрытием отклонения нормируются по нескольким параметрам одновременно: линейным размерам, диагоналям, плоскостности, углам отгиба бортов.

Линейные размеры: длина, ширина, толщина

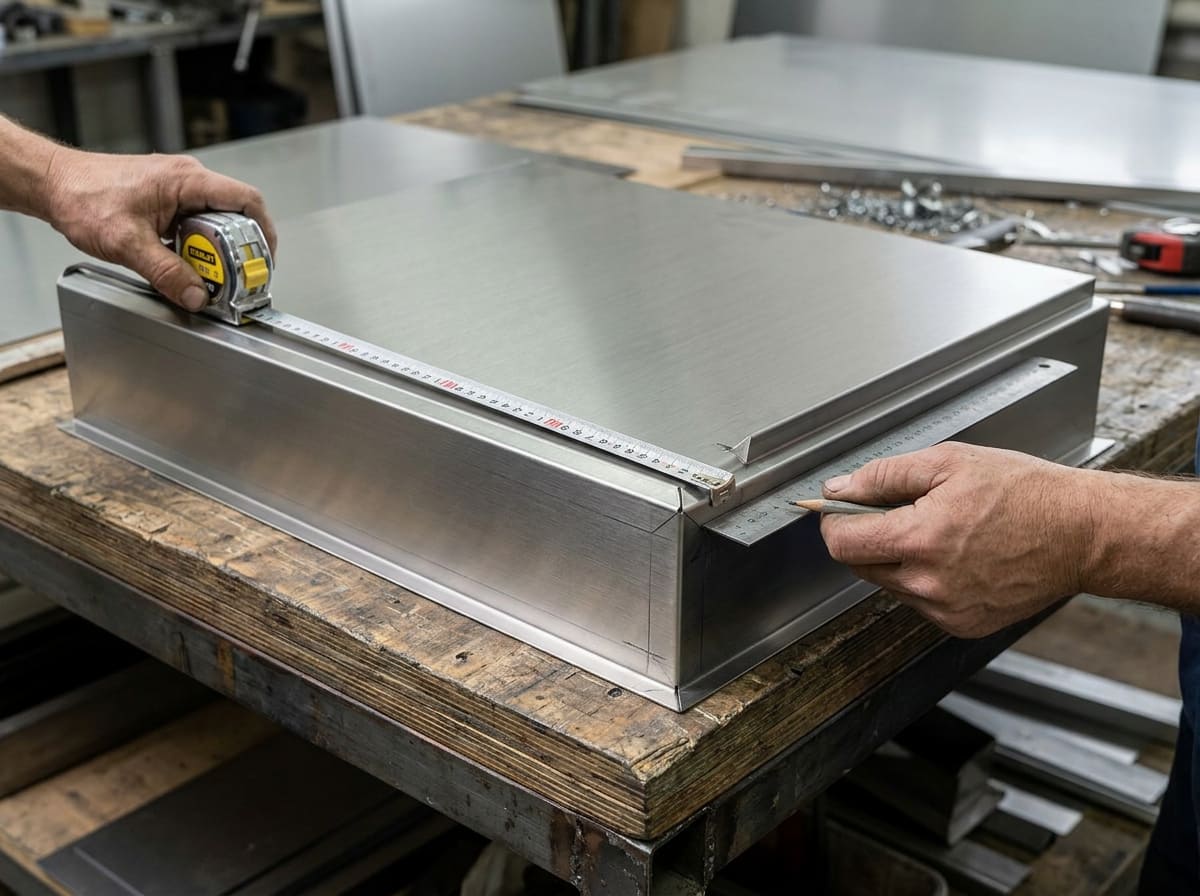

Длина и ширина

Стандартные допуски по длине и ширине для металлокассет вентилируемых фасадов, как правило, составляют ±1,0–2,0 мм на типоразмеры до 1500 мм. Для более крупных изделий — от 1500 до 3000 мм — допустимый диапазон расширяется до ±2,0–3,0 мм.

На практике часто встречается ситуация, когда заказчик формулирует требования по принципу «точнее — лучше» и настаивает на допуске ±0,5 мм. Для рядовых фасадных кассет это избыточно: разница в 0,5 мм незаметна на смонтированном фасаде, зато стоимость нарезки и фрезеровки вырастает ощутимо. Разумная точность — ±1,0 мм для изделий до 1000 мм.

Толщина металла

Здесь ситуация иная. Толщина листа задаётся производителем металлопроката и регламентируется отдельными стандартами. Для алюминиевого листа толщиной 2 мм допускаемое отклонение составляет порядка ±0,1–0,15 мм — это нормальный прокатный допуск. При толщине 3 мм — до ±0,2 мм.

Специалисты отмечают, что критичнее само по себе колебание толщины в пределах одного листа. Если на одном изделии в разных точках толщина отличается на 0,3 мм и более — это уже повод для разговора с поставщиком металла. Особенно это важно для кассет из стали или кассет с полимерным покрытием, где несущая способность и внешний вид напрямую зависят от стабильности толщины.

Отклонения по диагоналям и прямоугольности

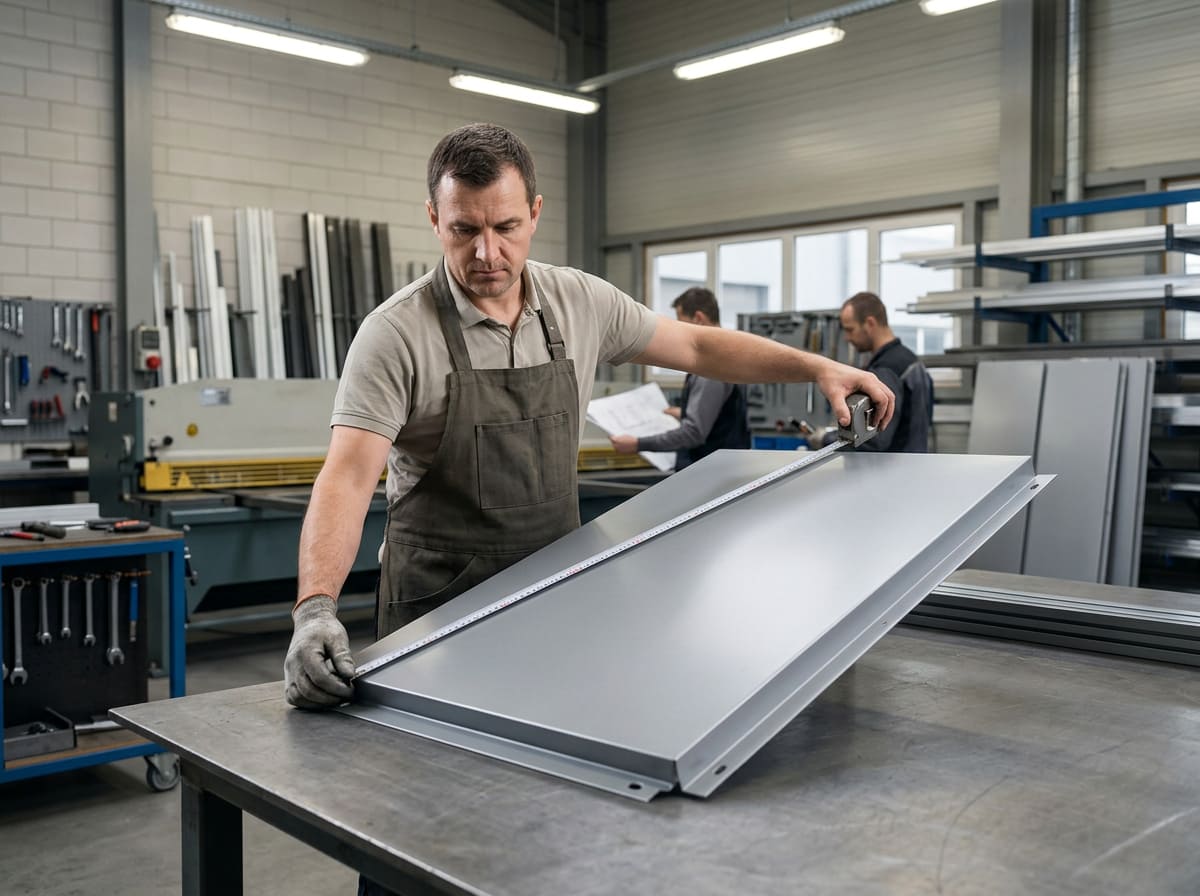

Равенство диагоналей — один из ключевых параметров качества кассеты. Если диагонали не совпадают, кассета «ромбовидная», и при монтаже это проявится в виде щелей, перекосов, нарушенных горизонтальных швов.

Допустимая разница диагоналей для кассет со стороной до 1000 мм обычно не превышает 2 мм, для более крупных изделий — 3–4 мм. Эти значения обеспечивают корректный монтаж без видимых дефектов.

Из опыта работы с клиентами: расхождение диагоналей в 5–6 мм на кассете 800×800 мм визуально заметно уже при монтаже первого ряда. Горизонтальный шов «уходит», и исправить это без замены деталей невозможно. Особенно внимательно стоит относиться к геометрии угловых кассет, где малейший перекос сразу проявляется на фасаде.

Плоскостность: почему это самый заметный параметр

Плоскостность кассеты — отклонение поверхности от идеальной плоскости. Измеряется в миллиметрах «прогиба» или «выпуклости» при приложении линейки длиной 1000 мм.

Норма для фасадных кассет — не более 1,5–2,0 мм на 1 погонный метр. Превышение этого значения приводит к так называемому «эффекту масляного пятна» (oil canning) — характерному волнообразному отблеску на поверхности, который хорошо виден при косом освещении.

Причин потери плоскостности несколько: недостаточное число рёбер жёсткости на панели большого размера, перегрев металла при гибке, неправильное хранение или транспортировка, использование металла с внутренними напряжениями из-за нарушений прокатки. Для крупных нестандартных панелей, которые относятся к нестандартным кассетам, этот фактор особенно критичен.

Для кассет из алюминия шириной более 600 мм без рёбер жёсткости плоскостность практически невозможно удержать в норме. Это нужно учитывать ещё на этапе проектирования — либо предусматривать подгибы на обратной стороне, либо ограничивать размер панели.

Допуски на углы отгиба бортов

Борта (фланцы) металлокассеты — это загнутые края, которыми она крепится к направляющим или защёлкивается в кляммерах. Точность угла отгиба напрямую влияет на то, насколько плотно кассета прилегает к подконструкции.

Стандартный угол отгиба — 90°. Допустимое отклонение — ±1°. На практике это означает, что борт может быть отогнут в диапазоне 89–91°, и кассета всё равно встанет корректно.

Что происходит при большем отклонении: при угле 87–88° кассета «выворачивается» вперёд, образует выступ, при угле 92–93° она «уходит» назад и создаёт щель с соседними элементами. Разнобой углов в партии приводит к неровной лицевой плоскости фасада.

Важный нюанс: повторяемость угла важнее его абсолютного значения. Если все кассеты в партии отогнуты на 91° — фасад будет ровным. Если часть на 89°, часть на 91° — визуально это сразу заметно.

Отклонения в размещении отверстий и вырезов

Многие кассеты имеют монтажные отверстия, вырезы под дренаж или декоративные перфорации. Для них действуют отдельные допуски на позиционирование.

Смещение центра отверстия относительно проектного положения — не более ±0,5–1,0 мм для функциональных элементов, и до ±2,0 мм для декоративных вырезов.

При перфорированных кассетах дополнительно контролируется шаг отверстий. Накопленная погрешность шага на длине 1000 мм не должна превышать ±1,5 мм — иначе на стыке двух кассет перфорационный рисунок будет сбиваться.

Как допуски связаны с классом точности производства

Производители металлокассет работают по разным стандартам точности. Условно можно выделить три уровня.

Стандартный класс — допуски в верхней части допустимого диапазона (±2 мм по габаритам, ±1,5° по углам). Подходит для рядовых объектов без жёстких требований к архитектурной точности.

Повышенный класс — допуски в нижней части диапазона (±1 мм по габаритам, ±0,5° по углам). Требует более тщательной настройки оборудования, контроля металла, температурных условий в цехе.

Прецизионный класс — допуски менее ±0,5 мм, специальная оснастка, 100% входной контроль металла. Применяется на объектах с видимыми швами менее 5 мм или сложными геометрическими решениями.

Специалисты отмечают, что выбор класса точности должен быть обоснован архитектурным решением и конструкцией подсистемы. Заказывать прецизионные кассеты для фасада с широкими швами неоправданно. Ставить стандартные кассеты на объект с узкими швами и открытыми стыками — значит гарантированно получить рекламацию.

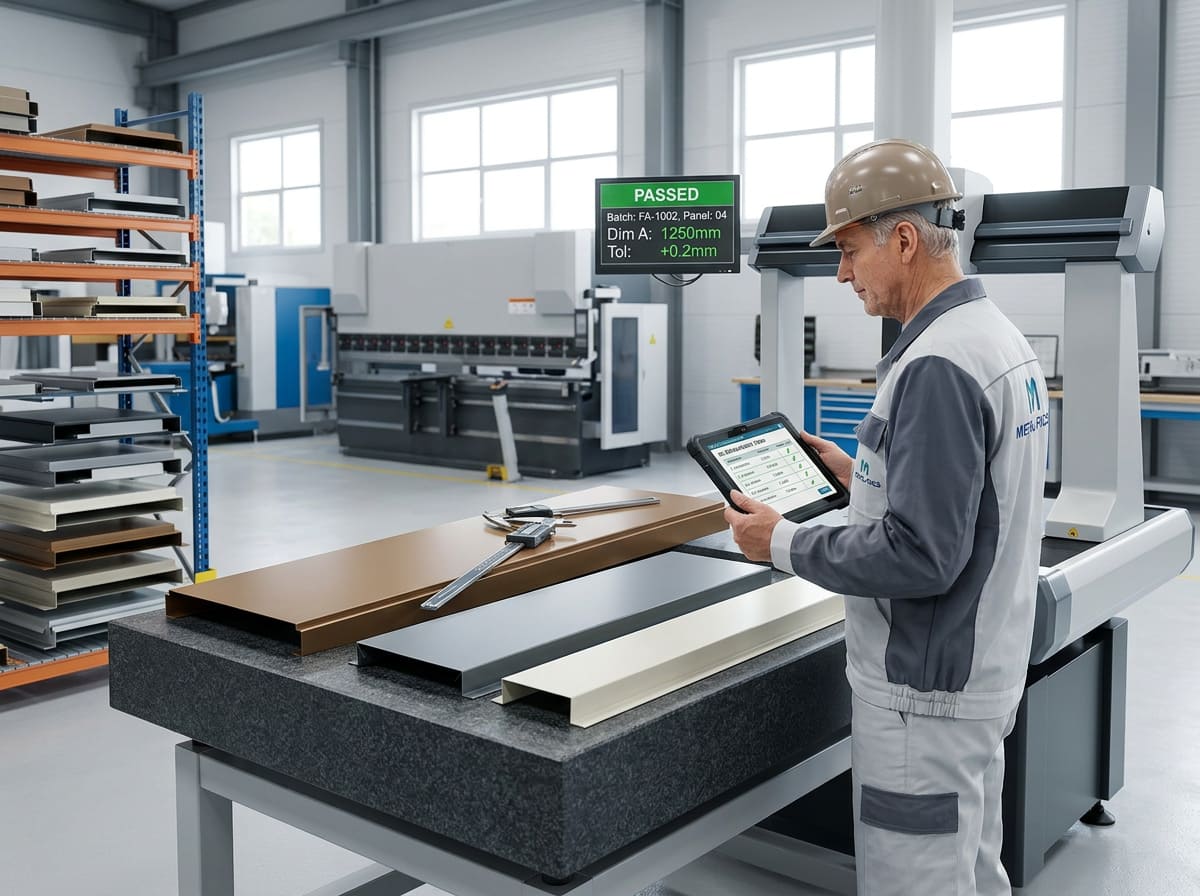

Контроль качества: как проверяют допуски на производстве

Входной контроль металла — первый рубеж. Перед запуском листа в производство проверяют его фактическую толщину, плоскостность, наличие волн или коробления.

Операционный контроль — замеры в процессе гибки. Оператор периодически проверяет углы, размеры, диагонали с помощью штангенциркуля, угломера, поверочной линейки.

Выходной контроль — финальная проверка готовой партии. Обычно контролируется каждое изделие по критическим параметрам и выборочно — по остальным.

На крупных заводах применяют оптические измерительные системы, которые автоматически фиксируют отклонения и формируют паспорт партии. На небольших производствах это ручной процесс, и именно здесь чаще всего возникают систематические ошибки, когда одна настройка станка «уплывает» и целая партия оказывается вне допуска.

Что делать заказчику: практические рекомендации

Прежде чем подписывать договор с производителем, стоит уточнить несколько вещей.

• Запросите технические условия или стандарт предприятия — документ, в котором зафиксированы допустимые отклонения. Если такого документа нет, это тревожный сигнал.
• Согласуйте допуски письменно — внесите конкретные значения в спецификацию или приложение к договору.
• Закажите контрольный образец — до начала серийного производства получите и замерьте одну кассету.
• Проверяйте диагонали при приёмке — это быстрый способ обнаружить геометрические проблемы без специального оборудования.
• Учитывайте тепловое расширение — проектный зазор между кассетами должен учитывать не только допуски производства, но и термические деформации.

Точность металлокассеты — это не абстрактная величина из таблицы. Это то, что в итоге определяет, будет ли фасад выглядеть так, как задумал архитектор, или превратится в набор «почти одинаковых» панелей с расползающимися швами. Грамотно согласованные допуски, заложенные в документацию заблаговременно, — инструмент, который одновременно защищает и заказчика, и добросовестного производителя.
